液位變送器的安裝與接線圖
點擊次數：9794 發布時間：2020-11-19 07:50:28
液位變送器安裝與接線
1.安裝
（1）一般要求：當測量一般介質時（如：水、輕質油），應使用節流型。當測量粘稠、易阻塞、易結晶介質時，應選用防阻塞型。
①變送器所配電纜長度，除用戶特殊說明外，一般比測量范圍長2m。
②變送器直接投入到容器中，即可正常工作。

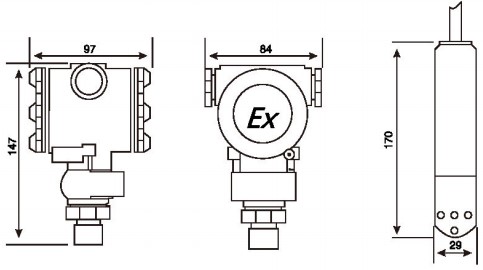

（2）外形尺寸
2.接線方式
變送器的端子位于中繼箱內，電纜線從中繼箱的引線口接入。中間兩端子為24V DC輸入端，兩邊的兩端子為顯示表頭接線端子。
零點和量程調正：零點和量程調正電位器位于中繼箱內。校正時打開中繼箱蓋，即可進行調正，左邊的（Z）是調零點電位器，右邊的（R）是調量程電位器。
